景区专用摆闸

首页>智慧产品>景区专用摆闸

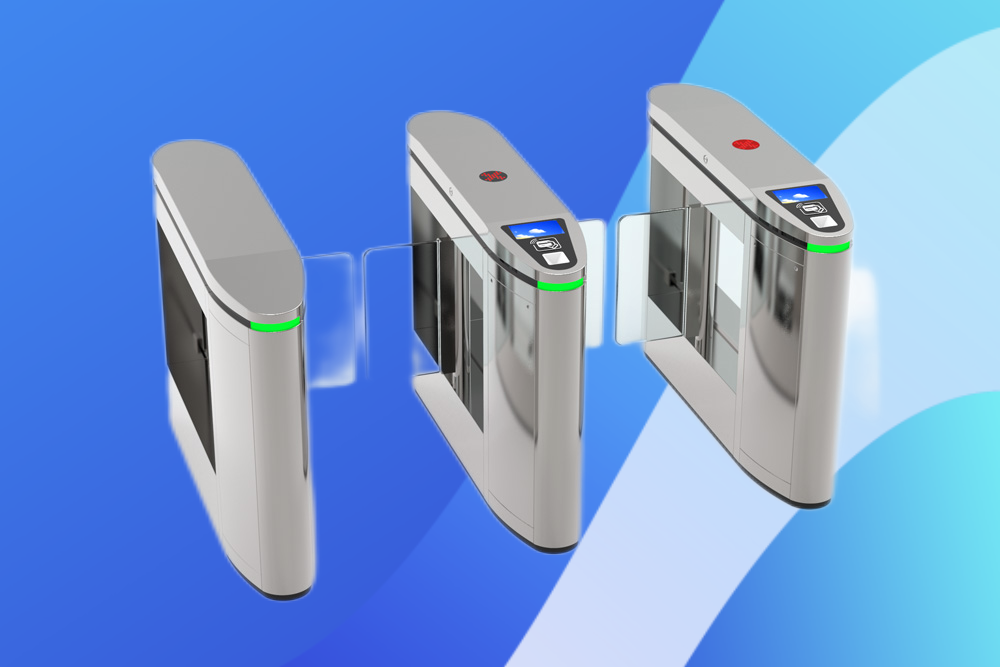

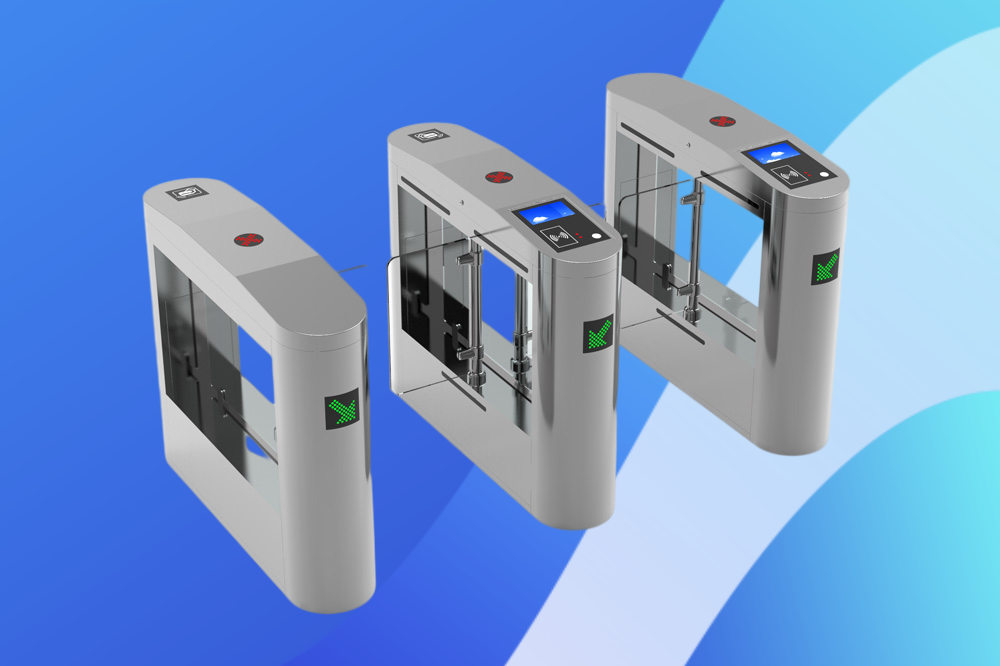

景区专用摆闸

摆闸机

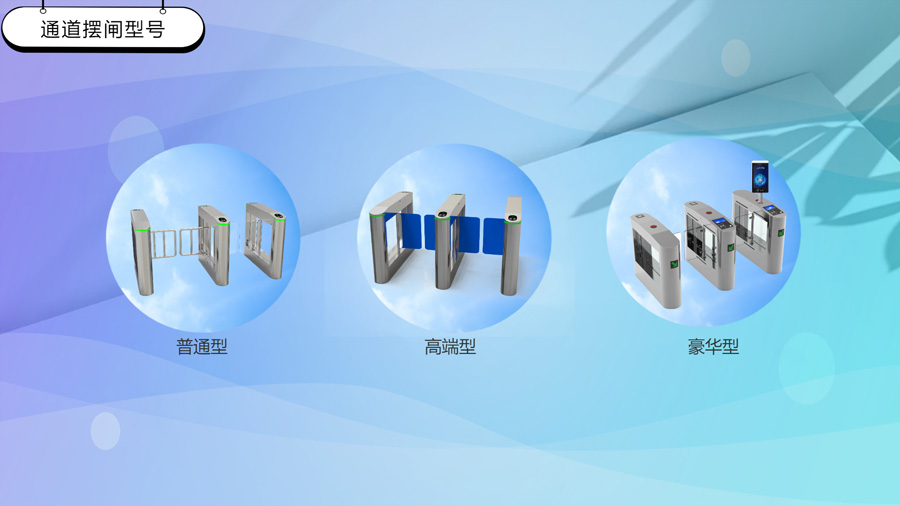

款式1

款式2

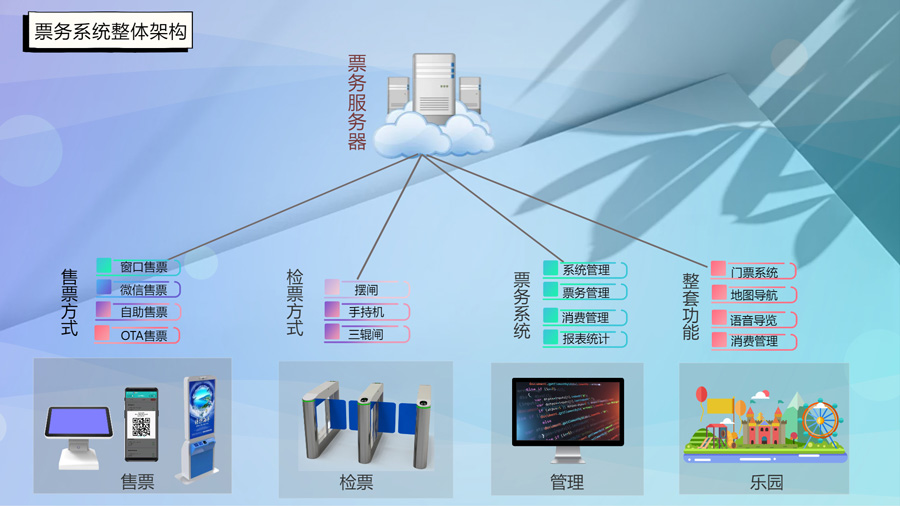

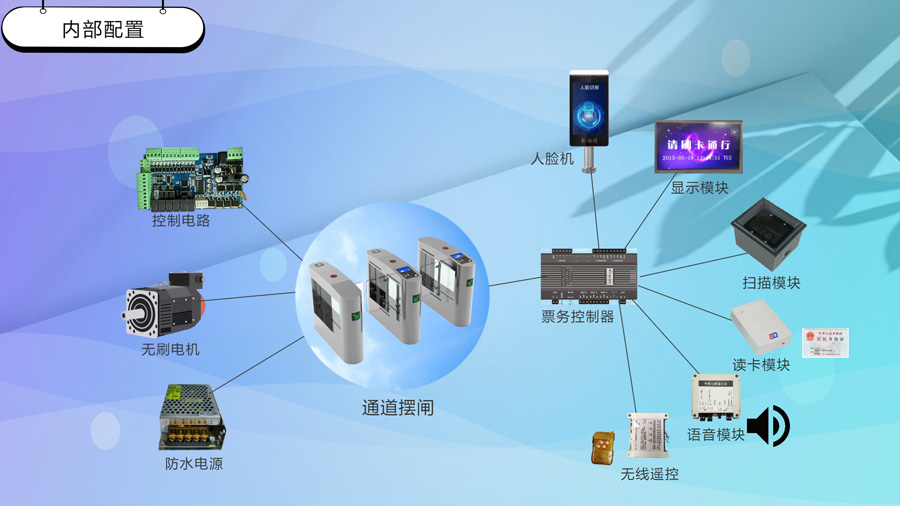

整体架构


         一、 新品说明

北回归线科技无刷伺服翼闸是针对普通翼闸存在的缺陷和不足而升级换代的全新高科技专利通道产品,该产品采用全新工业级电路和ARM控制系统以及独特的机械结构设计,加上无刷电机特有的传动技术和精准无误的限位技术,使得该产品无论是在性能、寿命、速度、噪音、平稳度等方面都得到革命性的提升。

新一代无刷摆闸较通用摆闸更具有独特优势:

1.1 采用无刷电机技术,寿命更持久;

1.2 采用ARM控制技术,功能更强大、扩展性更好;

1.3 速度更快,开关速度可达≤1S;

1.4 声音更小,可达≤20分贝;

1.5 运行更平稳,即不晃、不抖、无回音。

1.6 每通道8组进口红外检测空间更小更精准,能精确检测甩手、行李箱等保证通行安全


二、 功能简述

2.1 具有故障自检和逻辑判断功能,方便用户维护及功能调试;

2.2 灵活的设置各项性能,多达数十种,且便于扩展;

2.3 机械、红外、程序三重防夹功能,在挡臂复位的过程中遇阻时,自动停止或反弹,同时发出报警信号;

2.4 多种模式报警功能,含非法闯入、反闯入、尾随、通行超时报警等;

2.5 防冲功能,在没有接收到开闸信号时,挡臂自动锁死;

2.6 反向闯入关闭报警功能,当正向刷卡后,有人先从反向闯入,则挡翼迅速关闭同时发出报警;

2.7 灵活的通行指示功能,高亮度指示灯加上其人性化的提示功能,让通道更具特色;

2.8 常开、常闭模式可调,轻松通过设置或外接手动按钮控制;

2.9 自动检测复位功能,开闸后,在规定的时间内(可调)未检测物体通行时,系统将自动取消此次通行的权限;

2.10 断电自动常开,以满足消防的要求;

2.11 可与多种控制设备相挂接,接收继电器开关信号工作;

2.12 通行模式多样,可单向或双向控制人员进出,或单向受控,反向自由通行;

2.13 适应环境能力强,可在各种恶劣的环境下正常工作,超强的自我保护能力,可适应弱电短路、强光照射、雾雨雪、台风天气及环境变化。


三、 技术参数

3.1  机箱尺寸:1400长*300宽*1000高(MM)/依照各种款式而定

3.2  加工工艺:采用折弯、切割、焊接、抛光、打磨等工艺生产

3.3  伸缩臂: 透明亚克力,厚度18mm

3.4 通行宽度:550-600MM

3.5 整机重量:  约70Kg(单机芯)、约75KG(双机芯)

3.6 机箱材料:  标准304号不锈钢框架结构  国标1.5MM

3.7 工作环境:   室内或室外(配防雨架)

3.8 接入电压:  AC220±10V,50HZ

3.9 驱动电机:  直流无刷电机(50W/24V)

3.10  输入接口:  继电器开关信号

3.11 正常使用寿命:≥1000万次

3.12 湿度:5%--90%,工作温度:-40℃—— 80℃

3.13 通行速度:30-40人/分钟

3.14  闸门开、关时间: 0.4-1秒可调


摆闸功能对照表:

序号

名称

标准系列(市面)

无刷伺服系列(北回归线)

1

传动电机

有刷、无刷

无刷伺服

2

定位方式

机械+光偶定位

无刷伺服智能定位

3

控制技术

单片机

ARM

4

运行噪音

较大

非常小(静音)

5

机械磨损

较大

6

防夹性能

双重防夹

3重防夹

7

运行速度

匀速,较慢

变速,快

8

平稳度

一般

非常稳

9

开关时间

0.6-1S

0.4-1S

10

通行速度

30-40/分钟

40/分钟

11

使用寿命

1-2

3-6

12

传动寿命

150万次

1000万次以上

13

参数设置

拨码

数码按键

14

通行记忆

15

反馈信号输出

16

延时关闸

17

消防输入

18

分辨率

60

2400

19

单圈脉冲定位

30

12000
