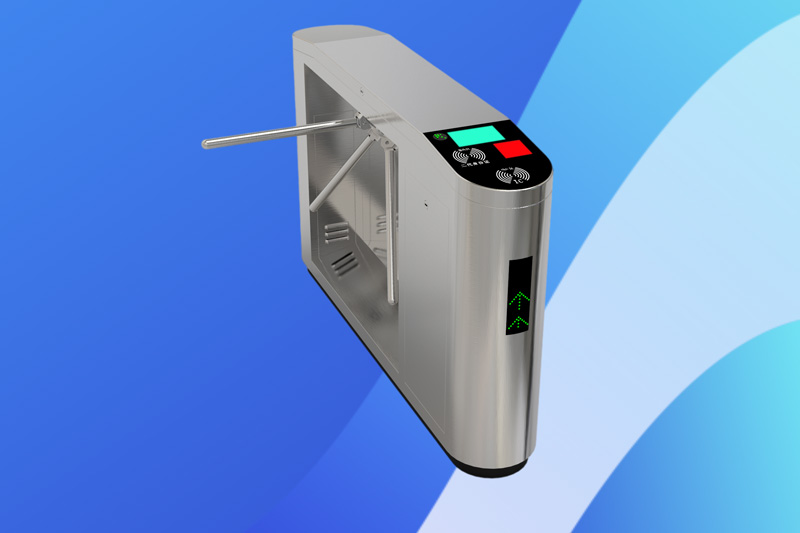

北回归线科技全自动无刷三辊闸是针对市面上通用三辊闸及吸盘式全自动三辊闸所存在的缺陷而升级换代的一款新型高科技通道产品，

该产品采用全新的ARM控制系统和先进的无刷电机工业级控制电路、独有的DFC技术以及科学的机械传动设计，加上无刷电机特有的

传动技术和精准无误的限位技术，使得该产品无论是在性能、寿命、稳定性及性价比等方面都实现了革命性的超越与洗礼！

北回归线全新一代无刷三辊闸较灵动三辊闸更具有独特优势：
1.1 模块化设计，结构更简单，更便于维护；
1.2 采用无刷电机，寿命更持久；
1.3 采用ARM控制技术，功能更强大、扩展性更好；
1.4 缓冲效果更好，极大地防止冲撞而造成人员伤害；
1.5 即时反推力更能震慑违规操作人员；等无可比拟的显著优势；
1.6 性价比更高，“高端性能、低端价格”。

  二、 功能简述

2.1  故障自检：具有故障自检和数码屏提示功能，方便用户维护及使用。

2.2  自动落杆及上杆：断电自动落杆，通电自动上杆。

2.3 动感提示：接受合法通行信号时，闸杆自动旋转约5度，轻触即柔和旋转至下一复位点后停止。

2.4 自动矫正：当受外力影响，闸杆偏位不在水平位置时，系统自动进行矫正回归水平位。

2.5 灯光指示：高亮度通行灯状态指示，指引通行。

2.6 快速无磨损：电动助力，机械零磨损。

2.7 柔顺无噪音：运行柔顺平稳，噪音小。

2.8 防撞缓冲功能：非法通行或冲闸时，闸杆自动启动制动力阻挡且发出报警，实现人性化防伤害。当外力消失后则自动复位。

2.9 防尾随功能：每过一人转动120度，如有人尾随，闸机自动启动反推力阻挡并报警。

2.10 采用光学工作原理，对输入控制信号没有延时要求，绝对避免刷一卡过几人的现象；

2.11 防逆转功能：通行过程中发生反转，闸杆即自动启动制动力阻挡且发出报警，待反转外力消失后则自动恢复通行。

2.12 自动复位功能：每转动120度即自动复位，或在规定的时间内（延时可调）未通行时，系统将自动取消此次通行的权限。

2.13 报警提示功能：非法通行或冲闸时，自动发出报警提示。

2.14 记忆功能：精准的信号记忆，连续多次接收合法信号时，检测最后一人通过后自动复位，大大提高了通行速度。（此功能可拨码选择）

2.15  具有统一、标准的对外电气接口，可与各种读写设备相挂接，接收继电器开关信号工作，便于系统集成；

2.16 具有多种工作模式可供选择，可外接任何控制设备输出的控制信号或按钮或遥控，实现单双向控制通行。即可双向限制通行，也可单向限制通行，机工作模式可通过控制板按钮进行设定；也可任意设定单、双向自由通行。

2.17 外接按钮或遥控可实现不断电远距离控制落杆、上杆功能，以满足用户的特殊需求及消防安全需求（需扩展）。

2.18  消防输入：可与消防报警信号连接，实现不断电落杆常开。

三、 技术参数

3.1 外壳材料： SUS304#不锈钢

3.2  外壳加工工艺：采用激光、折弯、切割、焊接、拉丝、抛光、打磨等工艺。
3.3  规格尺寸：视各款式定。
3.4 重量：视各款式定（约30-70KG）。

3.5 闸杆长/粗：510(mm)/￠38不锈钢管。

3.6  闸杆转向：单向、双向

3.7  标准输入接口：继电器开关信号

3.8 电机：24V /30W直流无刷。

3.9 开闸时间：0.2秒。

3.10  通行速度：≥30-40人/分钟。

3.11 延时复位时间：≥3S可调。

3.12  适应温度：-40℃ ～ 80℃。（-10℃以下考虑增加温控系统）

3.13 适应湿度：5％— 95％

3.14 工作环境：室内、室外。

四、北回归线科技无刷全自动三辊闸∝市面上的三辊闸功能对照表：

序号	功能特点	市面上普通三辊闸	无刷全自动三辊闸
1	使用寿命	1-2年	6年以上
2	机械磨损	大	无
3	通行速度	25-30人/分钟	30-60人/分钟
4	上杆方式	手动	自动
5	转动方式	手推	电动助力
6	传动方式	电磁阀	无刷电机
7	锁定方式	定位臂	即时制动力、不锁定
8	定位原理	接近开关3点定位	无刷电机自动定位、精确度高
9	控制技术	商业级单片机	工业级ARM+DFC控制技术
10	通行角度提示	无	自动
11	缓冲防撞	无	有
12	防逆转	无	有
13	非法报警	无	有
14	噪音	大	小
15	反馈信号输出	无	有
16	精准记忆	无	有
17	自由通行设置	无	有

北回归线科技无刷全自动三辊闸独特功能（控标资料）：

1、上电自动上杆

2、通行自动提示

3、缓冲防撞

4、防逆转

5、柔顺无撞击

6、自由通行随意设定

7、采用无刷电机

8、采用ARM+DFC控制技术
